El variador de velocidad universal de la serie NVF5 adopta una técnica de control vectorial sin sensores de velocidad, ofreciendo un tamaño reducido, peso ligero, fácil accionamiento y un rendimiento excelente. Su uso está muy extendido en maquinarias pequeñas y medianas, como equipos de aire acondicionado, refrigeración, suministro de agua en edificios, logística y cerámica.
Principales Parámetros
- Tensión nominal de funcionamiento (V): monofásica 230V (±15%), trifásica 380V (-15%) ~ 440V (+15%)
- Intervalo de frecuencia de entrada (Hz): 47~63Hz
- Intervalo de frecuencia de salida (Hz): 0Hz~400Hz
- Método de control: Control vectorial sin sensor PG, control V/F, control de par
- Par de arranque: Un 150% del par nominal a 0.5Hz
- Capacidad de sobrecarga: Un 150% de la corriente nominal durante un máximo de 1 minuto, y un 180% de la corriente nominal durante un máximo de 2 segundos
- Intervalo de velocidades: Control vectorial de lazo abierto 1:100; V/F 1:50
- Precisión de control de velocidad: control vectorial de lazo abierto ±0.5% de la velocidad pico
Condiciones de funcionamiento y condiciones de instalación
| Tipo | Condiciones de funcionamiento y condiciones de instalación |
|---|---|
| Humedad | Humedad relativa del aire ≤95%, sin condensación |
| Elevación | Salida de potencia nominal del variador de velocidad a una altura por debajo de los 1000m. Más allá de dicha elevación, se aplicará un 10% de corrección por cada 1000m adicionales. |
| Golpes y vibración | El variador de velocidad no deberá dejarse caer ni sufrir ningún tipo de impacto. No lo instale en una zona en la que se produzcan vibraciones frecuentes. |
| Protección frente al agua y al vapor de agua | No debe instalarse en una zona que pueda estar expuesta al agua pulverizada o a la condensación. |
| Radiación electromagnética | Manténgase alejado de fuentes de radiación electromagnética |
| Contaminación atmosférica | No lo instale en una zona con contaminación atmosférica, como con polvo o gases corrosivos. |
| Entorno de almacenaje | No debe instalarse en lugares expuestos a la luz solar directa, vapor de aceite, condensación o vibración. |

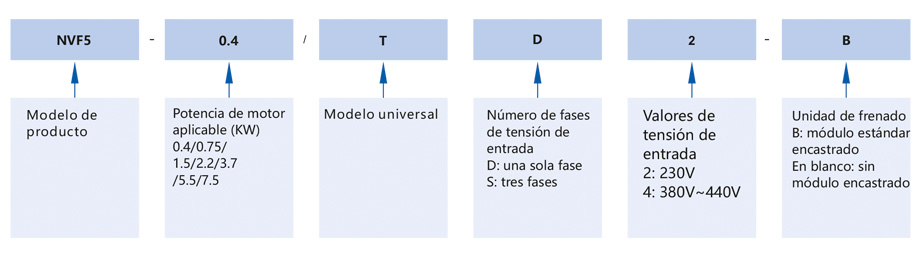

Reglas de denominación del producto
| Tensión | Número de catálogo | Potencia instalada (kVA) | Corriente nominal de entrada (A) | Corriente nominal de salida (A) | Potencia de motor máxima aplicable (KW) | Unidad de frenado |
|---|---|---|---|---|---|---|
| Monofásica 230Vca | NVF5-0.4/TD2 | 1.0 | 5.4 | 2.5 | 0.4 | Unidad encastrada opcional |
| NVF5-0.4/TD2-B | ||||||
| NVF5-0.75/TD2 | 1.9 | 10.3 | 5 | 0.75 | ||
| NVF5-0.75/TD2-B | ||||||
| NVF5-1.5/TD2 | 2.9 | 15.5 | 7.5 | 1.5 | ||
| NVF5-1.5/TD2-B | ||||||
| NVF5-2.2/TD2 | 4.2 | 20 | 10 | 2.2 | ||
| NVF5-2.2/TD2-B | ||||||
| Trifásica 380Vca~440Vca | NVF5-0.4/TS4-B | 0.8 | 2.3 | 1.5 | 0.4 | Unidad encastrada estándar |
| NVF5-0.75/TS4-B | 1.5 | 3.4 | 2.7 | 0.75 | ||
| NVF5-1.5/TS4-B | 3.0 | 5.1 | 4.2 | 1.5 | ||
| NVF5-2.2/TS4-B | 4.0 | 6.6 | 5.8 | 2.2 | ||
| NVF5-3.7/TS4-B | 5.9 | 12.1 | 10.5 | 3.7 | ||
| NVF5-5.5/TS4-B | 8.6 | 13.1 | 13 | 5.5 | ||
| NVF5-7.5/TS4-B | 11.0 | 22.2 | 17 | 7.5 |
Nombres y funciones de las diversas partes
Panel de control
Esquema de conexiones del producto estándar
