Sondas de Oxígeno

Sondas de oxígeno - AP1 y AP3

/Sondas de Oxígeno

Sonda de carbono In-Situ – AP1

  • Sistema de control de carbono
  • Tratamiento térmico de cementación de alta temperatura
  • Compatible con todos los controladores de carbono
  • Rápida respuesta
Sondas de oxígeno
Sonda de oxígeno AP1

La sonda de carbono In-situ AP1, una de las sondas de la serie AP, es una sonda de potencial de carbono directa y continua. Sus características de diseño son únicas y patentadas, un cilindro de óxido de circonio de formulación especial, soldado en el extremo de un tubo de alúmina por medio de un proceso eutéctico.

La estructura homogénea resultante proporciona el mayor diseño de robustez. La superestructura es una aleación especial de alta temperatura con un diseño de flujo a través de la punta para minimizar la colección de hollín.

Las conexiones internas están protegidas por una cabeza de alta calidad. Las conexiones externas están provistas de un enchufe de desconexión rápido.

La sonda puede medir presiones parciales de oxígeno muy bajas con extrema precisión y repetibilidad. Controlará atmósferas de hornos y suministros generadores de gas sobre la gama completa de aplicaciones de endurecimiento de cementación.

Actuación

La sonda AP1 es adecuada para tratamientos de cementación de alta temperatura, carbonitruración, generadores de gas endotérmicos.

No debería ser usada en aplicaciones de nitruración.

  • Carbonitruración.
  • Generadores de gas endotérmicos.
  • Alta precisión y repetibilidad.
  • Alta eficiencia, bajo mantenimiento.
  • Ahorro de costes energéticos
  • Respuesta rápida.
  • Compatible con todos los controladores de carbono.
  • Referencia de suministro de aire y recintos Burnoff.

Referencia de suministro de aire y recintos Burnoff

La referencia de aire y los recintos burnoff son unidades autónomas que proporcionan aire de referencia y/o de purga a la sonda de carbono AP1.

Costes de Ahorro Energético

Usando la sonda de carbono AP1, las condiciones operativas se pueden lograr más rápidamente y se puede mantener un mejor control de la atmósfera.

El suministro de gas de cementación es usado más eficientemente, consiguiendo un ahorro energético y una reducción en el recalentamiento de los hornos.

Las fugas de los sellos del horno o tubos de cocción son detectadas , mejorando notablemente la eficiencia del horno.

Especificaciones

Salida 1.00-2.00 V dc sobre el rango de cementación
Lectura de salida % sonda de carbono en impedancia de entrada > 8Meg Ohmns
Precisión ±0.05 % en rango normal de actuación
Tiempo de respuesta Menos de un segundo
Termopares Tipo K, R y S
Ambiente de actuación Aprox. 760-1100ºC en montaje vertical Aprox. 760-960ºC en montaje horizontal

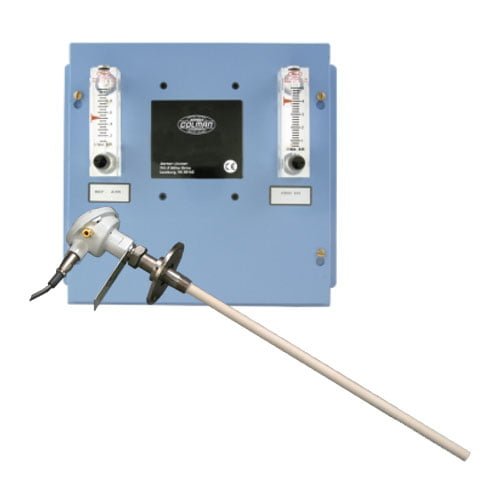

Sonda de oxígeno In-Situ – AP3

  • Reducción de medio , atmósferas neutras u oxidantes
  • Atmósferas hasta 1650ºC (3000ºF)
  • Para hornos y calderas
  • Compatible con todos los controladores de O2

La sonda de oxígeno In-Situ AP3, de la serie de sondas AP, ofrece medidas continuas y directas en varias aplicaciones de procesos. Cuando se combina con el controlador de O2 adecuado, puede mantener de manera segura y consistente el nivel deseado de oxígeno en el proceso.

Está diseñada para operar por encima de 700ºC (1400ºF) con una opción de termopares K , R , S o B y puede ir hasta un máximo de 1650ºC ( 3000ºF ) con un termopar interno del tipo B instalado.

La sonda es instalada directamente en la atmósfera del proceso. No se requiere un muestreo extractivo o enfriamiento. El tiempo de respuesta para cambiar en el proceso es de menos de un segundo. Durante el proceso de actuación mantiene una exactitud de medición de 1% de la producción mV en el rango del sensor.

Sondas de oxígeno
Sonda de oxígeno AP1

Referencia de Suministro de Aire

El recinto de aire de referencia es una unidad autónoma compatible con la CE, que proporciona aire de referencia para la sonda de oxígeno AP3.

  • Ahorro de costes energéticos.
  • Diseñada para aplicaciones en altas temperaturas.
  • Alta precisión y repetibilidad.
  • Alta eficiencia, bajo mantenimiento.
  • Respuesta rápida.
  • Referencia de suministro de aire.

Actuación

La sonda AP3 es adecuada para la reducción de temperaturas altas del medio, en atmósferas neutras u oxidantes.

Industrias típicas que usan esta sonda son la industria del vidrio, cerámica, energía y acero.

Algunas aplicaciones específicas incluyen características de control de material en los hornos de cerámica, gestión de color en los hornos de ladrillos, eficiencia de la combustión en hornos a gas y las emisiones de NOx de tubos de escape.

Especificaciones

Salida Hasta 500mV sobre el rango de actuación
Lectura de salida % sonda de oxígeno en impedancia de entrada > 10Meg Ohmns
Precisión ±0.02 PPM oxígeno en 1 PPM oxígeno. ± 1% de la escala completa de la producción mV
Tiempo de respuesta Menos de un segundo
Termopares Tipo K, R, S y B
Ambiente de actuación 760º-1649ºC
configurador de sondas
