Guardamotores

Operación y protección de motores hasta 100A

/Guardamotores
Guardamotores

Con la última tecnología y diseño, la serie MPW ahorra espacio en el panel y se puede utilizar en la mayoría de aplicaciones de control de motores.
Combina protecciones de sobrecarga del motor y cortocircuito en un solo componente. Estos dispositivos incluyen un mango giratorio de tres posiciones ON-TRIP-OFF, que puede ser cerrado con un candado en la posición de apagado.
Diseñado para montaje en carril DIN, también están disponibles como accesorio las agarraderas para montaje directo en panel.

Los disyuntores de protección de motor MPW están disponibles en cuatro modelos:

  • MPW16/ (45mm)
  • MPW25 (45mm)
  • MPW65 (54mm)
  • MPW100 (70mm)



Todos ellos han sido diseñados para funcionar de acuerdo a los estándares internacionales, siendo adecuados para aplicaciones de todo el mundo.

Resumen MPW16 y MPW25

MPW16 hasta 16A MPW25 hasta 32A
MPW 16A MPW 25A
Datos técnicos generales Medida máxima de corriente
I max ( Iu )
16A 32A
Número de polos 3 3
Liberación de cortocircuito 13 x Iu max 13 x Iu max 12 x Iu max 12 x Iu max 19 x Iu max
Tensión asignada Ue 690V 690V 690V 690V 690V
Frecuencia nominal 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
Categoría de utilización IEC 60 947-2 (disyuntor) A A A A A
IEC 60 947-4-1 (Arrancador de motor) AC-3 AC-3 AC-3 AC-3 AC-3
Prueba de disparo Si Si Si Si Si
Clase de disparo 10 10 10
Protección de sobrecarga Si No Si No Si
Sensibilidad fallo de fase Si No Si No Si
Indicación de disparo Si Si Si Si Si
Vida mecánica Número de operaciones 100.000 100.000 100.000 100.000 100.000
Vida eléctrica Número de operaciones 100.000 100.000 100.000 100.000 100.000
Compensación de temperatura -20…+60Cº -20…+60Cº -20…+60Cº
Tipo de protección Termomagnética Magnética Termomagnética Magnética Termomagnética
Ajuste del disparador de sobrecarga Ir(A) Código referencia Código referencia
0.1…0.16 MPW16-3-C016 MPW16i-3-C016 MPW25-3-C016 MPW25i-3-C016 MPW25t-3-C016
0.16…0.25 MPW16-3-C025 MPW16i-3-C025 MPW25-3-C025 MPW25i-3-C025 MPW25t-3-C025
0.25…0.4 MPW16-3-D004 MPW16i-3-D004 MPW25-3-D004 MPW25i-3-D004 MPW25t-3-D004
0.4…0.63 MPW16-3-C063 MPW16i-3-C063 MPW25-3-C063 MPW25i-3-C063 MPW25t-3-C063
0.63…1 MPW16-3-U001 MPW16i-3-U001 MPW25-3-U001 MPW25i-3-U001 MPW25t-3-U001
1…1.16 MPW16-3-D016 MPW16i-3-D016 MPW25-3-D016 MPW25i-3-D016 MPW25t-3-D016
1.6…2.5 MPW16-3-D025 MPW16i-3-D025 MPW25-3-D025 MPW25i-3-D025 MPW25t-3-D025
2.5…4 MPW16-3-U004 MPW16i-3-U004 MPW25-3-U004 MPW25i-3-U004 MPW25t-3-U004
4…6.3 MPW16-3-D063 MPW16i-3-D063 MPW25-3-D063 MPW25i-3-D063 MPW25t-3-D063
6.3…10 MPW16-3-U010 MPW16i-3-U010 MPW25-3-U010 MPW25i-3-U010 MPW25t-3-U010
10…16 MPW16-3-U016 MPW16i-3-U016 MPW25-3-U016 MPW25i-3-U016 MPW25t-3-U016
16…20 MPW25-3-U020 MPW25i-3-U020 MPW25t-3-U020
20…25 MPW25-3-U025 MPW25i-3-U025 MPW25t-3-U025
25…32 MPW25-3-U032 MPW25i-3-U032 MPW25t-3-U032
32…40
40…50
50…65
55…75
70…90
80…100

Resumen MPW65 y MPW 100

MPW65 hasta 65A MPW100 hasta 10A
MPW 65A MPW 100A
Datos técnicos generales Medida máxima de corriente
I max ( Iu )
65A 100A
Número de polos 3 3
Liberación de cortocircuito 13 x Iu max 13 x Iu max 13 x Iu max
Tensión asignada Ue 690V 690V 690V
Frecuencia nominal 50/60 Hz 50/60 Hz 50/60 Hz
Categoría de utilización IEC 60 947-2 (disyuntor) A A A
IEC 60 947-4-1 (Arrancador de motor) AC-3 AC-3 AC-3
Prueba de disparo Si Si Si
Clase de disparo 10 10
Protección de sobrecarga Si No Si
Sensibilidad fallo de fase Si No Si
Indicación de disparo Si Si Si
Vida mecánica Número de operaciones 50.000 50.000 50.000
Vida eléctrica Número de operaciones 25.000 25.000 25.000
Compensación de temperatura -20…+60Cº -20…+60Cº
Tipo de protección Termomagnética Magnética Termomagnética
Ajuste del disparador de sobrecarga Ir(A) Código referencia Código referencia
0.1…0.16
0.16…0.25
0.25…0.4
0.4…0.63
0.63…1
1…1.16
1.6…2.5
2.5…4
4…6.3
6.3…10
10…16 MPW65-3-U016 MPW16i-3-U016
16…20 MPW65-3-U020 MPW65i-3-U020
20…25 MPW65-3-U025 MPW65i-3-U025
25…32 MPW65-3-U032 MPW65i-3-U032
32…40 MPW65-3-U040 MPW65i-3-U040
40…50 MPW65-3-U050 MPW65i-3-U050
50…65 MPW65-3-U065 MPW65i-3-U065
55…75 MPW100-3-U075
70…90 MPW100-3-U090
80…100 MPW100-3-U0100

Guardamotor MPW16

  • Con protección de sobrecarga y cortocircuito
  • Liberación de cortocircuito fijo 13 x Iu
  • Con sensibilidad de fallo de fase según la norma IEC/EN 60947-4-1/DIN VDE 0660 T.102
  • Con compensación de temperatura
  • Para uso como interruptor principal
  • MPW16 hasta 6,3 A a 400/415 V cuenta con auto protección
  • MPW16 cumple con la norma UL/CSA
Guardamotores MPW16
Descripción
1 Disyuntor de protección del motor MPW16
2 Terminal de linea FTBBS
3 Bloque de comunización trifásica BBS
4 Agarraderas push-in PLMP
5 Bloques de contacto auxiliares laterales ACBS
6 Relé de mínima tensión URMP o relé derivado SRMP
7 Bloque de contacto auxiliar frontal ACBF
8 Conector ECCMP-C016 (MPW16 + CWC07…16)
Descripción
9 Mini contactores CWC07…16
10 Recinto aislado
11 Módulo de bloque de terminales de alimentación de placas de circuito impreso
12 Módulo de bloque para el bloque de contactos auxiliares frontal a la placa de circuito impreso
13 Extensión de cubierta SCMP
14 Bloque de señalización de disparo

Guardamotor MPW16 Termomagnético

Tabla de referencia para la selección de protección de motor trifásico 50/60Hz – 4 polos1) Corriente nominal Iu (A) Configuración del disparador de sobrecarga Ir (A) Disparo magnético instantáneoIrm (A) Código de referencia Peso kg
220 – 240 V hp/kW 380 – 415 V hp/kW 440 – 480 V hp/kW 500 V hp/kW 550 – 600 V hp/kW 690 V hp/kW
0,16 0,1…0,16 2,0 MPW16-3-C016 0,28
0,16/0,12 0,25 0,1…0,25 3,2 MPW16-3-C025
0,16/0,12 0,16/0,12 0,16/0,12 0,25/0,18 0,4 0,25…0,4 5,2 MPW16-3-D004
0,16/0,12 0,25/0,18 0,25/0,18 0,33/0,25 0,33/0,25 0,63 0,4…0,63 8,1 MPW16-3-C063
0,16/0,12 0,33/0,25 0,33/0,25 0,5/0,37 0,5/0,37 0,75/0,55 1 0,63…1 13 MPW16-3-U001
0,33/0,25 0,5/0,37 1/0,75 1/0,75 1/0,75 1,5/1,1 1,6 1…1,6 20,8 MPW16-3-D016
0,5/0,37 1/0,75 1,5/1,1 1,5/1,1 1,5/1,1 2/1,5 2,5 1,6…2,5 32,5 MPW16-3-D025
1/0,75 2/1,5 2/1,5 2/1,5 3/2,2 4/3 4 2,5…4 52 MPW16-3-U004
1,5/1,1 3/2,2 4/3 4/3 5/3,7 5,5/4 6,3 4…6,3 81,9 MPW16-3-D063
3/2,2 6/4,5 7,5/5,5 5,5/4 7,5/5,5 10/7,5 10 6,3…10 130 MPW16-3-U010
5/3,7 10/7,5 12,5/9,2 12,5/9,2 15/11 15/11 16 10…16 208 MPW16-3-U016

Guardamotor MPW16 Magnético

Tabla de referencia para la selección de protección de motor trifásico 50/60Hz – 4 polos1) Corriente nominal Iu (A) Disparo magnético instantáneoIrm (A) Código de referencia Peso kg
220 – 240 V hp/kW 380 – 415 V hp/kW 440 – 480 V hp/kW 500 V hp/kW 550 – 600 V hp/kW 690 V hp/kW
0,16 2,0 MPW16-3-C016 0,28
0,16/0,12 0,25 3,2 MPW16-3-C025
0,16/0,12 0,16/0,12 0,16/0,12 0,25/0,18 0,4 5,2 MPW16-3-D004
0,16/0,12 0,25/0,18 0,25/0,18 0,33/0,25 0,33/0,25 0,63 8,1 MPW16-3-C063
0,16/0,12 0,33/0,25 0,33/0,25 0,5/0,37 0,5/0,37 0,75/0,55 1 13 MPW16-3-U001
0,33/0,25 0,5/0,37 1/0,75 1/0,75 1/0,75 1,5/1,1 1,6 20,8 MPW16-3-D016
0,5/0,37 1/0,75 1,5/1,1 1,5/1,1 1,5/1,1 2/1,5 2,5 32,5 MPW16-3-D025
1/0,75 2/1,5 2/1,5 2/1,5 3/2,2 4/3 4 52 MPW16-3-U004
1,5/1,1 3/2,2 4/3 4/3 5/3,7 5,5/4 6,3 81,9 MPW16-3-D063
3/2,2 6/4,5 7,5/5,5 5,5/4 7,5/5,5 10/7,5 10 130 MPW16-3-U010
5/3,7 10/7,5 12,5/9,2 12,5/9,2 15/11 15/11 16 208 MPW16-3-U016

Nota: 1) Algunas características de los motores pueden variar según cada fabricación.

Guardamotor MPW25

  • Con protección de sobrecarga y cortocircuito
  • Liberación de cortocircuito fijo 12 x Iu
  • Con sensibilidad de fallo de fase según la norma IEC/EN 60947-4-1/DIN VDE 0660 T.102
  • Con compensación de temperatura
  • Para uso como interruptor principal
  • MPW25 hasta 10 A a 400/415 V cuenta con auto protección
  • MPW25 cumple con la norma UL/CSA
guardamotor mpw25
Descripción
1 Disyuntor de protección del motor MPW25
2 Terminal de linea FTBBS
3 Bloque de comunización trifásica BBS
4 Agarraderas push-in PLMP
5 Bloques de contacto auxiliares laterales ACBS
6 Relé de mínima tensión URMP o relé derivado SRMP
7 Bloque de contacto auxiliar frontal ACBF
8 Manija giratoria de puerta acoplable RMMP
9 Conector ECCMP-25 (MPW25 + CWM9…25)
10 Contactores CWM9…25
11 Manija giratoria de puerta acoplable MRX
12 Placa frontal FME55
Descripción
13 Recinto aislado estándar MPE55
14 Recinto aislado grande MLPE55
15 Bloque de señalización de disparo TSB
16 Conector ECCMP-32 (MPW25 + CWM32…40)
17 Contactores CWM32…40
18 Conector ECCMP-C025 (MPW25 + CWC025)
19 Mini contactor CWC025
20 Terminal de linea para arrancadores de motor “tipo E” de acuerdo a la norma UL LST25
21 Conector ECCMP-C0 (MPW25 + CWC07…16)
22 Mini contactor CWC07…16
23 Limitador de corriente CLT25
24 Extensión de cubierta SCMP

Guardamotor MPW25 Termomagnético

Tabla de referencia para la selección de protección de motor trifásico 50/60Hz – 4 polos1) Corriente nominal Iu (A) Configuración del disparador de sobrecarga Ir (A) Disparo magnético instantáneoIrm (A) Código de referencia Peso kg
220 – 240 V hp/kW 380 – 415 V hp/kW 440 – 480 V hp/kW 500 V hp/kW 550 – 600 V hp/kW 690 V hp/kW
0,16 0,1…0,16 1,9 MPW25-3-C016 0,36
0,16/0,12 0,25 0,16…0,25 3,0 MPW25-3-C025
0,16/0,12 0,16/0,12 0,16/0,12 0,25/0,18 0,4 0,25…0,4 4,8 MPW25-3-D004
0,16/0,12 0,25/0,18 0,25/0,18 0,33/0,25 0,33/0,25 0,63 0,4…0,63 7,5 MPW25-3-C063
0,16/0,12 0,33/0,25 0,33/0,25 0,5/0,37 0,5/0,37 0,75/0,55 1 0,63…1 12 MPW25-3-U001
0,33/0,25 0,5/0,37 1/0,75 1/0,75 1/0,75 1,5/1,1 1,6 1…1,6 19 MPW25-3-D016
0,5/0,37 1/0,75 1,5/1,1 1,5/1,1 1,5/1,1 2/1,5 2,5 1,6…2,5 30 MPW25-3-D025
1/0,75 2/1,5 2/1,5 2/1,5 3/2,2 4/3 4 2,5…4 48 MPW25-3-U004
1,5/1,1 3/2,2 4/3 4/3 5/3,7 5,5/4 6,3 4…6,3 75 MPW25-3-D063
3/2,2 6/4,5 7,5/5,5 5,5/4 7,5/5,5 10/7,5 10 6,3…10 120 MPW25-3-U010
5/3,7 10/7,5 12,5/9,2 12,5/9,2 15/11 15/11 16 10…16 190 MPW25-3-U016
7,5/5,5 12,5/9,2 15/11 15/11 20/15 20 16…20 240 MPW25-3-U020
15/11 20/15 20/15 25/18,5 25 20…25 300 MPW25-3-U025
12,5/9,2 20/15 20/15 25/18,5 30/22 30/22 32 25…32 384 MPW25-3-U032

Guardamotor MPW25 Magnético

Tabla de referencia para la selección de protección de motor trifásico 50/60Hz – 4 polos1) Corriente nominal Iu (A) Disparo magnético instantáneoIrm (A) Código de referencia Peso kg
220 – 240 V hp/kW 380 – 415 V hp/kW 440 – 480 V hp/kW 500 V hp/kW 550 – 600 V hp/kW 690 V hp/kW
0,16 1,9 MPW25-3-C016 0,36
0,16/0,12 0,25 3,0 MPW25-3-C025
0,16/0,12 0,16/0,12 0,16/0,12 0,25/0,18 0,4 4,8 MPW25-3-D004
0,16/0,12 0,25/0,18 0,25/0,18 0,33/0,25 0,33/0,25 0,63 7,5 MPW25-3-C063
0,16/0,12 0,33/0,25 0,33/0,25 0,5/0,37 0,5/0,37 0,75/0,55 1 12 MPW25-3-U001
0,33/0,25 0,5/0,37 1/0,75 1/0,75 1/0,75 1,5/1,1 1,6 19 MPW25-3-D016
0,5/0,37 1/0,75 1,5/1,1 1,5/1,1 1,5/1,1 2/1,5 2,5 30 MPW25-3-D025
1/0,75 2/1,5 2/1,5 2/1,5 3/2,2 4/3 4 48 MPW25-3-U004
1,5/1,1 3/2,2 4/3 4/3 5/3,7 5,5/4 6,3 75 MPW25-3-D063
3/2,2 6/4,5 7,5/5,5 5,5/4 7,5/5,5 10/7,5 10 120 MPW25-3-U010
5/3,7 10/7,5 12,5/9,2 12,5/9,2 15/11 15/11 16 190 MPW25-3-U016
7,5/5,5 12,5/9,2 15/11 15/11 20/15 20 240 MPW25-3-U020
15/11 20/15 20/15 25/18,5 25 300 MPW25-3-U025
12,5/9,2 20/15 20/15 25/18,5 30/22 30/22 32 384 MPW25-3-U032

Nota: 1) Algunas características de los motores pueden variar según cada fabricación.

Guardamotor MPW65

  • Con protección de sobrecarga y cortocircuito
  • Liberación de cortocircuito fijo 13 x Iu
  • Con sensibilidad de fallo de fase según la norma IEC/EN 60947-4-1/DIN VDE 0660 T.102
  • Con compensación de temperatura
  • Para uso como interruptor principal
  • MPW65 por encima de 65 A proporciona un poder de corte de 50 kA a 400/415 V de acuerdo a la norma IEC/EN 60947-2
  • MPW65 cumple con la norma UL/CSA

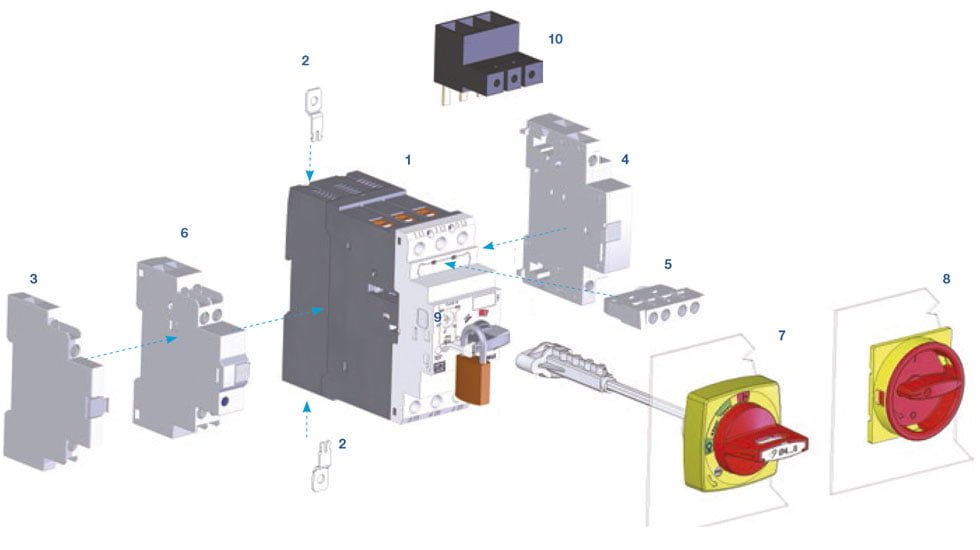

Guardamotor MPW65
Descripción
1 Disyuntor de protección del motor MPW65
2 Agarraderas push-in PLMP
3 Bloques de contacto auxiliares laterales ACBS
4 Relé de mínima tensión URMP o relé derivado SRMP
5 Bloque de contacto auxiliar frontal ACBF
6 Bloque de señalización de disparo TSB
Descripción
7 Manija giratoria de puerta acoplable MRX65
8 Manija giratoria de puerta acoplable RMMP65
9 Extensión de cubierta SCMP
10 Terminal de linea para arrancadores de motor “tipo E” de acuerdo a la norma UL LST65

Guardamotor MPW65 Termomagnético

Tabla de referencia para la selección de protección de motor trifásico 50/60Hz – 4 polos1) Corriente nominal Iu (A) Configuración del disparador de sobrecarga Ir (A) Disparo magnético instantáneoIrm (A) Código de referencia Peso kg
220 – 240 V hp/kW 380 – 415 V hp/kW 440 – 480 V hp/kW 500 V hp/kW 550 – 600 V hp/kW 690 V hp/kW
5/3,7 10/7,5 12,5/9,2 12,5/9,2 15/11 15/11 16 10…16 208 MPW65-3-U016 1,07
7,5/5,5 12,5/9,2 15/11 15/11 20/15 20 16…20 260 MPW65-3-U020
15/11 20/15 20/15 25/18,5 25 20…25 325 MPW65-3-U025
12,5/9,2 20/15 20/15 25/18,5 30/22 30/22 32 25…32 416 MPW65-3-U032
15/11 25/18,5 30/22 30/22 50/37 40 32…40 520 MPW65-3-U040
30/22 40/30 40/30 50/37 60/45 50 40…50 650 MPW65-3-U050
25/18,5 40/30 50/37 60/45 60/45 75/55 65 50…65 845 MPW65-3-U065

Guardamotor MPW65 Magnético

Tabla de referencia para la selección de protección de motor trifásico 50/60Hz – 4 polos1) Corriente nominal Iu (A) Disparo magnético instantáneoIrm (A) Código de referencia Peso kg
220 – 240 V hp/kW 380 – 415 V hp/kW 440 – 480 V hp/kW 500 V hp/kW 550 – 600 V hp/kW 690 V hp/kW
5/3,7 10/7,5 12,5/9,2 12,5/9,2 15/11 15/11 16 208 MPW65-3-U016 1,07
7,5/5,5 12,5/9,2 15/11 15/11 20/15 20 260 MPW65-3-U020
15/11 20/15 20/15 25/18,5 25 325 MPW65-3-U025
12,5/9,2 20/15 20/15 25/18,5 30/22 30/22 32 416 MPW65-3-U032
15/11 25/18,5 30/22 30/22 50/37 40 520 MPW65-3-U040
30/22 40/30 40/30 50/37 60/45 50 650 MPW65-3-U050
25/18,5 40/30 50/37 60/45 60/45 75/55 65 845 MPW65-3-U065

Nota: 1) Algunas características de los motores pueden variar según cada fabricación.

Guardamotor MPW100

  • Con protección de sobrecarga y cortocircuito
  • Liberación de cortocircuito fijo 13 x Iu
  • Con sensibilidad de fallo de fase según la norma IEC/EN 60947-4-1/DIN VDE 0660 T.102
  • Con compensación de temperatura
  • Para uso como interruptor principal
  • MPW100 hasta 100 A a 400/415 V cuenta con auto protección
  • MPW100 por encima de 100 A proporciona un poder de corte de 50 kA a 400/415 V de acuerdo a la norma IEC/EN 60947-2
  • MPW100 cumple con la norma UL/CSA
Guardamotor MPW100
Descripción
11 Disyuntor de protección del motor MPW100
12 Aisladores IB
13 Bloques de contacto auxiliares laterales ACBS_MPW100
14 Relé de mínima tensión URMP_MPW100 o relé derivado SRMP_MPW100
Descripción
15 Bloque de contacto auxiliar frontal ACBF_MPW100
16 Bloque de señalización de disparo TSB_MPW100
17 Manija giratoria de puerta acoplable MR MPW100
18 Manija giratoria de puerta acoplable MRX100

Guardamotor MPW100 Termomagnético

Tabla de referencia para la selección de protección de motor trifásico 50/60Hz – 4 polos1) Corriente nominal Iu (A) Configuración del disparador de sobrecarga Ir (A) Disparo magnético instantáneoIrm (A) Código de referencia Peso kg
220 – 240 V hp/kW 380 – 415 V hp/kW 440 – 480 V hp/kW 500 V hp/kW 550 – 600 V hp/kW 690 V hp/kW
25/18,5 50/37 60/45 60/45 75/55 75/55 75 55…75 975 MPW100-3-U075 2,2
30/22 60/45 75/55 75/55 75/55 100/75 90 70…90 1170 MPW100-3-U090
40/30 60/45 75/55 75/55 75/55 125/90 100 80…100 1300 MPW100-3-U100
Por | 2017-10-24T11:23:13+00:00 21 septiembre, 2017|

Deja un comentario
